합성수지 파형관 (ELP)
ELP 전선관은 HDPE(고밀도 폴리에틸렌)로 제작되어 지중 매설에 적합하며, 굴곡성과 강도가 뛰어나 전력용 케이블을 안전하게 보호합니다.
내압·압축 강도가 우수하고, 철선 삽입 구조로 케이블 인입이 용이해 공사 기간 단축과 경제성 향상에 기여합니다.
특장점
- ① 자유자재로 굴곡되므로 장애물에 대한 우회 시공 가능합니다.
- ② 가소성이 좋고 내압 강도가 강해 지반 침하에도 안전한 상태를 유지합니다.
- ③ 인입용 철선을 이용해 작업 능률 향상시킵니.
- ④ 두꺼운 파상형으로 편평 압축 강도가 강해 매설 후에도 변형되지 않으므로 내구성 우수합니다.
- ⑤ 단위 길이가 길어 접속 연결 부분이 적기 때문에 인력과 시간을 단축할 수 있고, 무게가 가벼워 운반 및 작업이 편리합니다.
제품의 용도
외부 송전시설, 발전소, 변전소, 변압기 등
원형 합성수지 파형관
편리한 설치와 단순한 구조 · 저항 적음

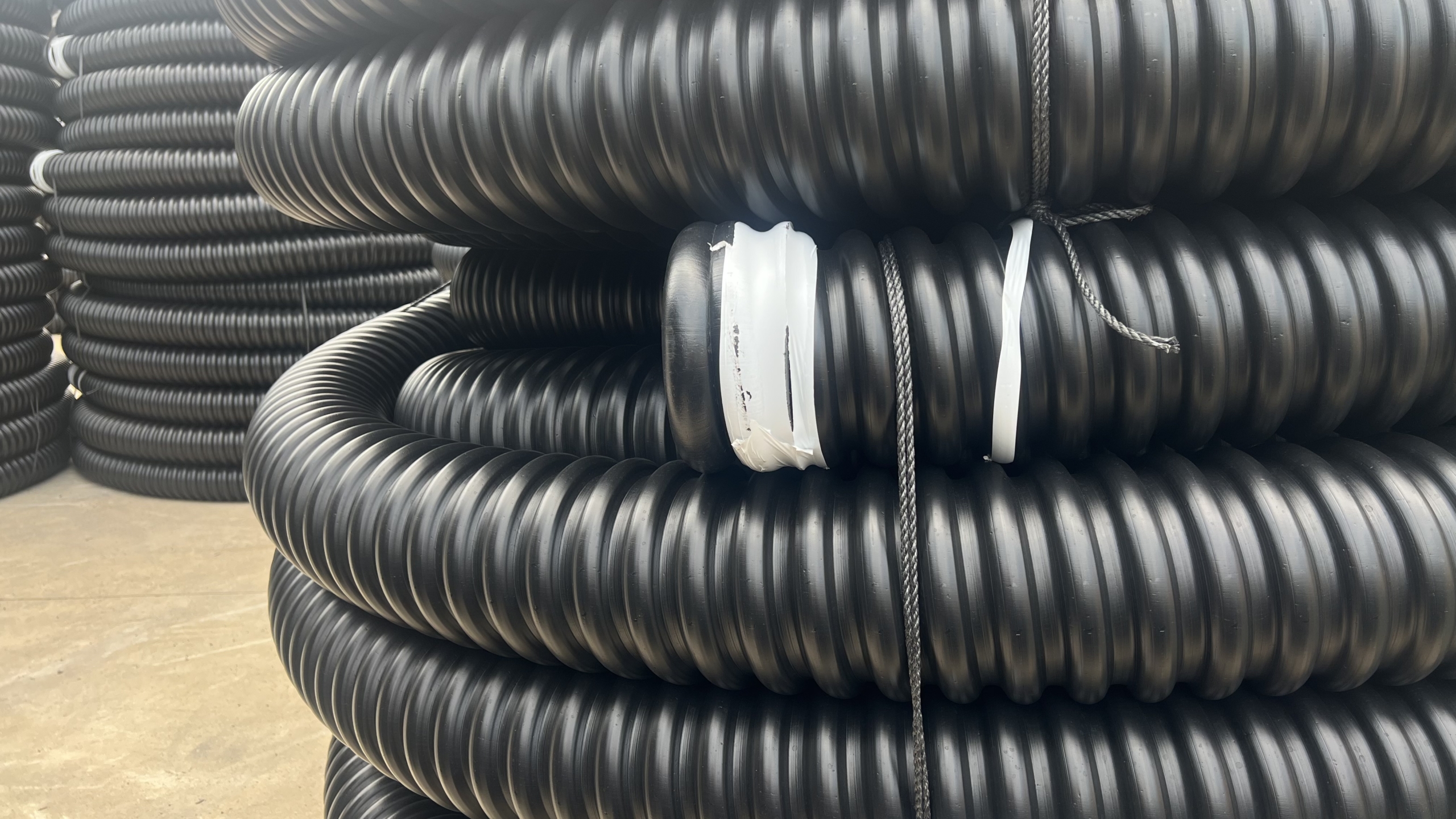

나선형 합성수지 파형관
나선 구조로 내압 · 내하중 강함, 길이 연결 용이
원형 호칭 및 규격표
| 호칭 (㎜) | 길이 (M) | 두께 (㎜) | 진공라인 (㎜) | 안지름 (㎜) | 바깥지름 (㎜) | 피치 (㎜) |
|---|---|---|---|---|---|---|
| 200 | 30 | 3.0 | 2.5 | 200±3.0 | 260±3.0 | 60±1.5 |
| 175 | 30 | 2.5 | 2.0 | 175±2.0 | 230±2.0 | 55±1.5 |
| 150 | 40 | 2.4 | 2.0 | 150±2.0 | 188±2.0 | 45±1.5 |
| 100 | 60 | 1.3 | 1.0 | 100±2.0 | 130±2.0 | 30±1.0 |
나선형 호칭 및 규격표
| 호칭 (㎜) | 길이 (M) | 두께 (㎜) | 안지름 (㎜) | 바깥지름 (㎜) | 피치 (㎜) |
|---|---|---|---|---|---|
| 200 | 30 | 4.0 | 200±4.0 | 260±4.0 | 60±1.5 |
| 175 | 30 | 3.5 | 175±4.0 | 230±4.0 | 55±1.5 |
| 150 | 40 | 3.0 | 150±4.0 | 188±4.0 | 45±1.5 |
| 100 | 60 | 2.0 | 100±4.0 | 130±4.0 | 30±1.0 |
