수도용 PE(폴리에틸렌) 단층관 & 다층관
수도용 PE(폴리에틸렌) 단층관 & 다층관

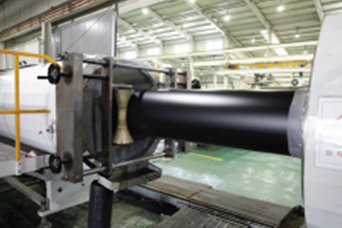

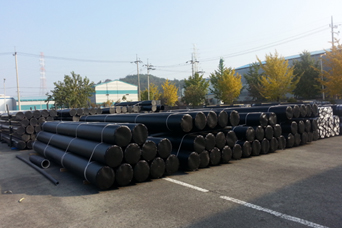

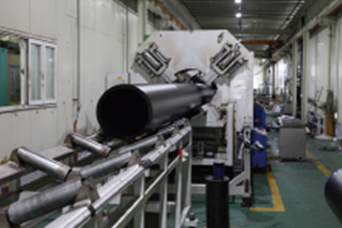

제품의 소개(㉿ KS M 3408-2)
물리적 화학적 성질이 뛰어난 고밀도 폴리에틸렌(HDPE) PE80, PE100 원료를 사용한 PE 수도관은 부식 및 전식이 없고, 카본블랙을 함유하여 내후성이 향상된 제품입니다.
단층과 다층구조로 되어 있어 용도에 맞게 사용 가능합니다.
고밀도 폴리에틸렌 원료를 사용하여 위생적으로 부식과 전식이 없습니다.
PE80, PE100 grade의 원료의 사용으로 다양한 압력에 맞게 설계가 가능합니다.
특장점
- ① 내약품성이 강하여 화학 반응에 안전합니다.
- ② 위생성이 뛰어나 식수 공급에 가장 적합합니다.
- ③ 유동성이 뛰어나 손실 수두가 적으며 막힘 현상을 방지합니다.
- ④ 시공성이 뛰어나 다양한 접합방법으로 완벽한 시공이 가능합니다.
- ⑤ 내한성, 내마모성이 뛰어나도 토압, 윤하 중에 영향을 받지 않습니다.
- ⑥ 내식성이 뛰어나 부식, 전식이 없고 장기간(50년 이상) 사용 가능합니다.
- ⑦ 유연성이 뛰어나 지진이나 부등침하에 안전하며 곡관 사용이 적어집니다.
- ⑧ 경제성이 뛰어나 가격이 저렴하고 중량이 가벼우며 시공시간이 단축됩니다.
- ⑨ 철분 등의 불순물 없이, 내용물의 순도가 유지되는 최적의 식수공급관 입니다.
제품의 용도
수도용 급수관로, 수도용 배수관로, 송수관로 등
* PE관의 규격은 ~KS 규격에 따른 수도용PE관은 아래와 같이 원재료와 두께에 따라 견디는 수압이 다릅니다.
PE80(범용 원재료등급)
 |
공칭압력 | 용도 | 설계내수압(Kgf) | 규격(mm) |
| SDR11 | 상수도용 | 12.5K | D20mm~D630mm | |
| SDR13.6 | 압력관1종 | 10K | D110mm~D630mm | |
| SDR17 | 압력관2종 | 8K | D110mm~D630mm | |
| SDR21 | 저압용 | 6K | D110mm~D630mm | |
| SDR26 | 최저압 | 5K | D110mm~D630mm |
PE100(범용 원재료등급)
 |
공칭압력 | 용도 | 설계내수압(Kgf) | 규격 |
| SDR11 | 상수도용 | 16K | D20mm~D630mm | |
| SDR13.6 | 압력관1종 | 12.5K | D110mm~D710mm | |
| SDR17 | 압력관2종 | 10K | D110mm~D710mm | |
| SDR21 | 저압용 | 8K | D110mm~D710mm | |
| SDR26 | 최저압 | 6K | D110mm~D710mm |
PE수도관의 물성
| 물성 | 단위 | PE 80 | PE 100 | |
|---|---|---|---|---|
| 밀도 | kg/㎥(g/cm³) | 950(0.950) | 960(0.960) | |
| 응용흐름지수 | 2.16 kg | g/10분 | 0.15 | 0.06 |
| 516 kg | 0.55 | 0.21 | ||
| 인장강도 | N/mm³(kgf/cm²) | >20.6(210) | >23.5(240) | |
| 파단신율 | % | >350 | >350 | |
| IZOD 충격강도(23˚C) | KJ/m²(kg · cm/cm³) | 19.6(20) | 39.2(40) | |
| 탄성계수 | N/mm²(kgf/cm²) | >686.5(7000) | >784.5(8000) | |
| 취화온도 | ˚C | <-70 | <-70 | |
| 환경응력균열(ESCP) | Hr | >1500 | >1500 | |
| 산화유도시간 | min | >20 | >20 | |
| 경도 | R-scale | 50 | 50 | |
| 열전도율 | 10-4cal/cmS˚C | 0.4 | 0.4 | |
| 융점 | ˚C | 130 | 130 | |
| 수축율 | % | 0.4 | 0.4 | |
| 압축복원율 | % | 86 | 86 | |
| 최소요구강도 | MPa | 8 | 10 | |
* 위 도표의 측정치는 대표치임
PE수도관의 규격
| 공칭지수 | 바깥지름(mm) | 원재료 | SDR11 | SDR13.6 | SDR17 | SDR21 | SDR26 | |
| 공칭압력(bar) | ||||||||
| PE80 | PN12.5 | PN10 | PN8 | PN6 | PN5 | |||
| PE100 | PN16 | PN12.5 | PN10 | PN8 | PN6 | |||
| 길이(m) | 관벽두께(mm) | |||||||
| 최소-최대 | 직관 | Roll | 최소-최대 | |||||
| 20 | 20-20.3 | 6 | 120 | 2.0-2.3 | – | – | – | – |
| 25 | 25-25.3 | 6 | 120 | 2.3-2.7 | – | – | – | – |
| 32 | 32-32.3 | 6 | 90 | 3.0-3.4 | – | – | – | – |
| 40 | 40-40.4 | 6 | 90 | 3.7-4.2 | – | – | – | – |
| 50 | 50-50.4 | 6 | 60 | 4.6-5.2 | – | – | – | – |
| 63 | 63-64.0 | 6 | 60 | 5.8-6.5 | – | – | – | – |
| 75 | 75-75.5 | 6 | 40 | 6.8-7.6 | – | – | – | – |
| 90 | 90-90.6 | 6 | 40 | 8.2-9.2 | – | – | – | – |
| 110 | 110-110.7 | 6 | – | 10.0-11.1 | 8.1-9.1 | 6.6-7.4 | 5.3-6.0 | 4.2-4.8 |
| 125 | 125-125.8 | 6 | – | 11.4-12.7 | 9.2-10.3 | 7.4-8.3 | 6.0-6.7 | 4.8-5.4 |
| 140 | 140-140.9 | 6 | – | 12.7-14.1 | 10.3-11.5 | 8.3-9.3 | 6.7-7.5 | 5.4-6.1 |
| 160 | 160-161 | 6 | – | 14.6-16.2 | 11.8-13.1 | 9.5-10.6 | 7.7-8.6 | 6.2-7.0 |
| 180 | 180-181.1 | 6 | – | 16.4-18.2 | 13.3-14.8 | 10.7-11.9 | 8.6-9.6 | 6.9-7.7 |
| 200 | 200-201.2 | 6 | – | 18.2-20.2 | 14.7-16.3 | 11.9-13.2 | 9.6-10.7 | 7.7-8.6 |
| 225 | 225-226.4 | 6 | – | 20.5-22.7 | 16.6-18.4 | 13.4-14.9 | 10.8-12.0 | 8.6-9.6 |
| 250 | 250-251.5 | 6 | – | 22.7-25.1 | 18.4-20.4 | 14.8-16.4 | 11.9-13.2 | 9.6-10.7 |
| 280 | 280-281.7 | 6 | – | 25.4-28.1 | 20.6-22.8 | 16.6-18.4 | 13.4-14.9 | 10.7-11.9 |
| 315 | 315-316.9 | 6 | – | 28.6-31.6 | 23.2-25.7 | 18.7-20.7 | 15.0-16.6 | 12.1-13.5 |
| 355 | 355-357.2 | 6 | – | 32.2-35.6 | 26.1-28.9 | 21.1-23.4 | 16.9-18.7 | 13.6-15.1 |
| 400 | 400-402.4 | 6 | – | 36.3-40.1 | 29.4-32.5 | 23.7-26.2 | 19.1-21.2 | 15.3-17.0 |
| 450 | 450-452.7 | 6 | – | 40.9-45.1 | 33.1-36.6 | 26.7-29.5 | 21.5-23.8 | 17.2-19.1 |
| 500 | 500-503 | 6 | – | 45.4-50.1 | 36.8-40.6 | 29.7-32.8 | 23.9-26.4 | 19.1-21.2 |
| 560 | 560-563.4 | 6 | – | 50.8-56.0 | 41.2-45.5 | 33.2-36.7 | 26.7-29.5 | 21.4-23.7 |
| 630 | 630-633.8 | 6 | – | 57.2-63.1 | 46.3-51.1 | 37.4-41.3 | 30.0-33.1 | 24.1-26.7 |
| 710 | 710-716.4 | 6 | – | – | 52.2-57.6 | 42.1-46.5 | 33.9-37.4 | 27.2-30.1 |
* 관의 길이는 당사자간의 협의에 따를 수 있다.
* 상기규격은 KS M 3408-2 : 2004, ISO 4427-2에 따른다.
* PN(공칭압력) : 20℃ 물에서 지속적인 사용이 가능한 최대사용압력을 bar로 표시한 것.
구 KS규격

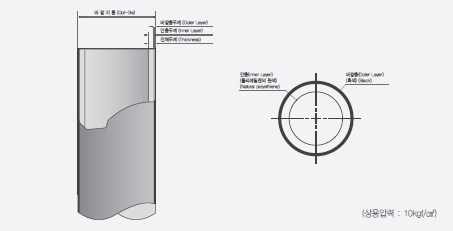

관의 규격
| 호칭 | 외경(mm) | 전체두께(mm) | 바깥층두께(mm) | 중량(kg/m) | 길이(m) |
| 16 | 21.5-22.0 | 2.5-3.0 | 0.8-1.2 | 0.142 | 120 |
| 20 | 27.0-27.6 | 3.0-3.5 | – | 0.216 | 120 |
| 25 | 34.0-34.7 | 3.5-4.1 | – | 0.32 | 90 |
| 30 | 42.0-42.8 | 4.0-4.7 | 1.2-1.8 | 0.456 | 90 |
| 40 | 48.0-48.9 | 4.5-5.2 | – | 0.587 | 60 |
| 50 | 60.0-61.1 | 5.5-6.3 | – | 0.899 | 60 |
| 65 | 76.0-77.3 | 6.6-7.5 | – | 1.374 | 40 |
| 75 | 89.0-90.5 | 8.1-9.2 | 1.4-2.0 | 1.967 | 40 |
| 100 | 114.0-115.9 | 10.4-11.7 | – | 3.234 | 6 |
| 125 | 140.0-142.3 | 12.7-14.2 | – | 4.853 | 6 |
| 150 | 165.0-167.6 | 15.3-17.0 | – | 6.875 | 6 |
| 200 | 216.0-218.8 | 19.5-21.7 | 2.0-3.0 | 11.502 | 6 |
| 250 | 267.0-270.1 | 24.3-26.8 | – | 17.703 | 6 |
| 300 | 318.0-321.3 | 28.9-32.2 | – | 25.08 | 6 |
| 350 | 370.0-373.3 | 33.6-37.1 | – | 33.929 | 6 |
| 400 | 420.0-423.7 | 38.2-44.1 | – | 43.781 | 6 |
| 450 | 457.2-461.1 | 41.6-48.0 | 3.0-5.0 | 51.898 | 6 |
| 500 | 508.0-512.5 | 46.2-53.3 | – | 64.044 | 6 |
| 550 | 558.8-563.8 | 50.8-58.6 | – | 77.466 | 6 |
| 600 | 609.6-615.0 | 55.4-63.9 | – | 92.164 | 6 |
관의 규격 (압력관 & 일반관)
| 호칭 | 외경(mm) | PE압력관 1종(KWWA M130) -SCD:13.5 (상용압력 8kgf/cm²) 이하 |
PE압력관 2종(KWWA M130) -SCD:15.5 (상용압력 7kgf/cm²) 이하 |
PE일반관(KS M 3407)-SCD:21 (상용압력 4kgf/cm²) 이하 |
길이 | |||
| – | – | 두께(mm) | 중량(kg/m) | 두께(mm) | 중량(kg/m) | 두께(mm) | 중량(kg/m) | – |
| 75 | 89.0-90.5 | 6.5-7.4 | 1.631 | 5.7-6.5 | 1.424 | – | – | 40 |
| 100 | 114.0-115.9 | 8.4-9.4 | 2.662 | 7.4-8.3 | 2.367 | 5.5±0.55 | 1.791 | 6 |
| 125 | 140.0-142.3 | 10.4-11.6 | 4.046 | 9-10.1 | 3.539 | 6.5±0.65 | 2.604 | 6 |
| 150 | 165.0-167.6 | 12.2-13.6 | 5.595 | 10.6-11.8 | 4.912 | 7±0.70 | 3.32 | 6 |
| 200 | 216.0-218.8 | 16-17.8 | 9.605 | 13.9-15.4 | 8.432 | 8±0.80 | 4.995 | 6 |
| 250 | 267.0-270.1 | 19.8-21.9 | 14.692 | 17.2-19.1 | 12.897 | 9±0.90 | 6.970 | 6 |
| 300 | 318.0-321.3 | 23.6-26.1 | 20.856 | 20.5-22.7 | 18.307 | 10±1.00 | 9.245 | 6 |
| 350 | 370.0-373.3 | 27.4-30.3 | 28.178 | 23.9-26.4 | 24.830 | 14.2±1.42 | 15.166 | 6 |
| 400 | 420.0-423.7 | 31.1-35.9 | 36.306 | 27.1-31.3 | 31.962 | 16.2±1.62 | 19.636 | 6 |
| 450 | 457.2-461.3 | 33.9-39.1 | 43.076 | 29.5-34.1 | 37.874 | 17.6±1.76 | 23.225 | 6 |
| 500 | 508.0-512.5 | 37.6-43.4 | 53.093 | 32.8-37.9 | 46.788 | 19.5±1.95 | 28.594 | 6 |
| 550 | 558.8-563.8 | 41.4-47.8 | 64.300 | 36.1-41.7 | 56.643 | 21.5±2.15 | 34.677 | 6 |
| 600 | 609.6-615.0 | 45.2-52.1 | 76.579 | 39.3-45.3 | 67.279 | 23.4±2.34 | 41.176 | 6 |
비고
- 1. 관의 길이의 허용치는 +2%이다.
- 2. 무게는 비중을 0.960으로 계산한다.
- 3. 관의 절단길이는 당사자간의 협의에 따를 수 있다.
